LZZBW-10型電流互感器

產品概述:

概述

LZZBW-10型電流互感器適用于戶外、額定頻率為50Hz或60Hz、額定電壓為10kV的電力系統中，作電能計量、電流測量和繼電保護用。 產品執行標準為GB 1208《電流互感器》。

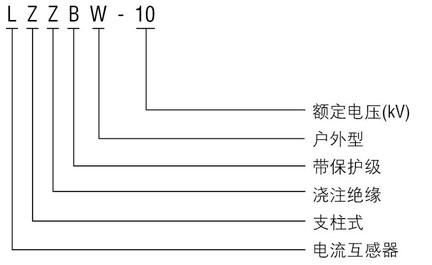

型號及其含義

正常使用條件

安裝場所: 戶內。 環境溫度: 最高氣溫40℃；最低氣溫-5℃；日平均氣溫不超過 30℃。 大氣條件: 大氣中無嚴重污穢。

技術參數

產品型號 額定電壓比 (kV) 準確級或準確級組合 額定輸出 (VA) 極限輸出 (VA) 額定絕緣水平 (kV) LZZBW-10 5 0.2/10P10 0.5/10P10 0.2/10P15 0.5/10P15 10/15 10/15 10/15 15/15 0.45 1.125 10 0.9 2.25 15 1.35 3.375 20 1.8 4.5 30 2.7 6.75 40 3.6 9 50 4.5 11.25 75 6.75 16.875 100 9 22.5 150 13.5 33.75 200 18 45 300 24.5 61.25 400 24.5 61.25 500 32 80 600 32 80 800 32 80 1000 50 125

結構與特點

本型電流互感器為戶外型、環氧樹脂澆注全封閉結構，具有優良的絕緣性能和防潮能力。該產品結構緊湊、體積小、重量輕且容易表面清潔。二次接線處裝有接線盒，產品底板上有接地螺栓及供安裝用的四個安裝孔。

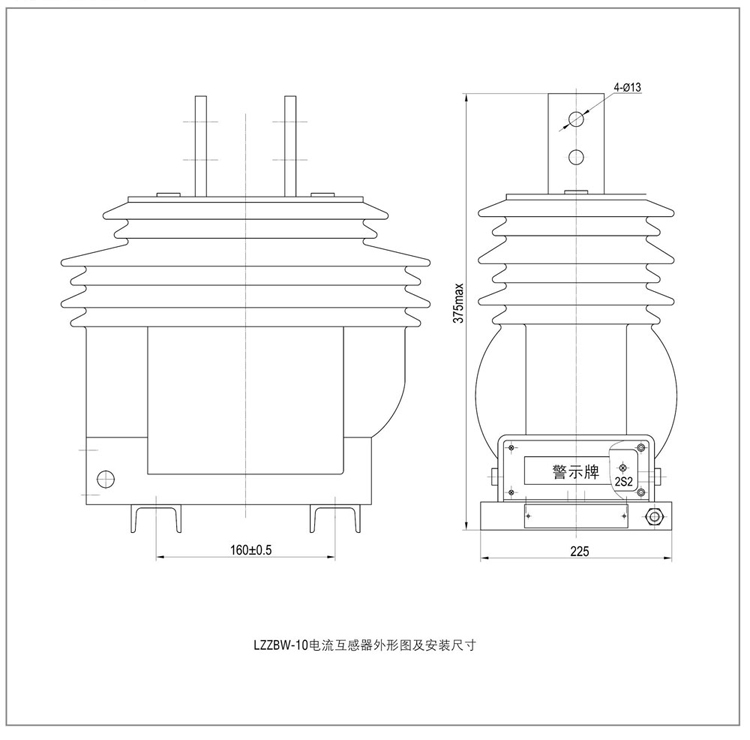

外形圖及安裝尺寸

訂貨須知 訂貨時請提供以下參數： 產品型號。 額定電壓比 kV。 準確級組合及額定輸出 VA。 環境海拔高度 m。 注:用戶如有特殊要求可與我公司協商確定。
