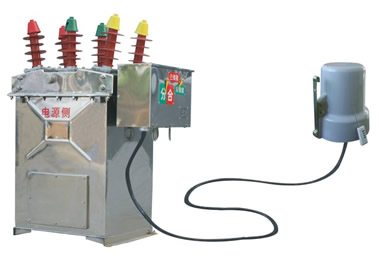

            ZW8GC-12智能加高型戶外高壓真空斷路器

            產品概述:

            一、ZW8-12F智能分界開關概述
              ZW8-12/F智能型戶外高壓真空斷路器(以下簡稱智能型斷路器)用于交流50Hz、電壓10—12kV的三相電力系統,作為分斷、關合負荷電流之用,它具有過載及短路保護功能、速斷保護功能、定時限延時保護功能、自動重合閘功能,還可以根據用戶需要配裝避雷器或隔離開關(即斷路器與隔離開關組合,以下簡稱“組合智能型斷路器”)等。該智能型斷路器自備電源,可就近遙控操作,備有CT、PT接口,可滿足遙測要求。

                   ZW8-12型戶外高壓柱上真空斷路器是額定電壓為12KV的新型戶外高壓開關設備,主要用于城網和農網的配電系統中,作為分、合負荷電流、過載電流及短路電流之用。是取代油浸式斷路器實現無油化的理想產品。外絕緣采用硅橡膠材料,絕緣可靠,防污穢能力強。ZW8-12真空斷路器配用彈簧儲能操作機構,可手動操作、電動操作和遙控分合閘操作??稍跀嗦菲鱾冗吋友b隔離開關,形成戶外高壓真空斷路器一戶外高壓隔離開關組合電器,增加了可見隔離斷口,并具有可靠的聯鎖操作。根據用戶要求,可與相應的控制器配合組成交流高壓真空自動重合器、自動分段器,自備操作電源,是實現配電網自動化的理想設備。采用高壓電壓互感器結構外置,內置均可。ZW8A-12是由ZW8-12斷路器與隔離刀組合而成的,稱為組合斷路器,可作為分段開關使用。


            二、ZW8-12F智能分界開關型號含義:

            Z W 8 -12/630 -20

            │ │ │ │ │ └──開斷電流

            │ │ │ │ └─────額定電流

            │ │ │ └────────額定電壓

            │ │ │

            │ │ └─────────設計序號

            │ └──────────戶外

            └────────────真空



            三、ZW8-12F智能分界開關主要用途:

            ZW8-12系列戶外高壓真空斷路器(以下簡稱“斷路器”)用于交流50Hz、額定電壓12kV的三相電力系統中,作為分、合負荷電流、過載電流及短路電流之用。斷路器可配置重合控制器能識別電流特性并實現多次自動重合閘或永久故障的隔離;自備PT作為電源,成為有電壓、電流信號輸出并可控制的智能斷路器;由電子PT提供電源并可完成過流延時、涌流延時、短路速斷的三段復合保護。

            ZW8-12系列功能特點:

            ZW8-12/T型戶外高壓真空斷路器配用彈簧操動機構,具有開斷關合負荷電流、過載電流及短路電流等基本功能,是ZW8-12系列的基本型。

            斷路器與隔離開關配合使用可組成具有明顯斷口的“組合斷路器”(以下簡稱“組合斷路器”)。在隔離開關上可供用戶選擇使用硅橡膠絕緣護套,該護套具有防雨雪風沙、抗污穢腐蝕的特點,可有效避免隔離開關的冰凍和氧化。

            斷路器可以加裝避雷器,避雷器可根據用戶要求裝在進、出線任意側;

            斷路器可配裝涌流控制器,使其具有躲涌流和過流速斷的功能;

            斷路器可加裝2~3個測量或計量互感器。

            ZW8-12/C型戶外高壓真空斷路器

            ZW8-12/C型戶外高壓真空斷路器具備基本型斷路器的全部功能,配重合控制器構成重合器型智能斷路器?;拘团c重合控制器配合適用于易取電源的場合,PT型與重合控制器配合適用于無電源的場合,智能斷路器適用于輻射型供電及環網供電系統,幫助系統消除瞬時故障,自動恢復供電,也可隔離永久故障,實現配網自動化。

            智能斷路器具備1~3次重合閘功能,且重合器參數可以整定;

            智能斷路器具備合閘涌流控制、過流保護和短路速斷三段復合保護的功能,且參數可以連續整定;

            智能斷路器具備小電流接地保護功能,且參數可以連續整定;

            智能斷路器既可以實現有線遠方控制,也可在桿下無線遙控。



            ZW8-12/PT型戶外高壓真空斷路器具備基本型斷路器的全部功能,該型斷路器配有電壓互感器,電壓互感器從線路高壓側取電,可根據需要提供給自身或其它控制設備220V、110V、100V的電壓;

            該斷路器(小水電型)可用于線路電壓的監測,當過電壓或欠電壓時,控制器自動斷開斷路器,可廣泛用于小水電支路與主電網的并網分支處,實現網路的監控和故障的自動隔離;

            該斷路器(計量型)可輸出0.2級精度的電壓、電流信號,是農網變電所、站外散點開關和簡單計量開關的理想選擇。

            ZW8-12/電子PT型戶外高壓真空斷路器

            ZW8-12/電子PT型戶外高壓真空斷路器具備基本型斷路器的全部功能,該型斷路器配用電子PT,從CT取電為電池充電,在失壓狀態下可進行多次儲能和分合閘操作,并可提供外部設備的工作電壓;

            具備合閘涌流控制、過流保護和短路速斷三段復合保護的功能,保護參數可以由用戶連續整定;

            既可以實現有線遠方控制,也可在桿下無線遙控。

            ZW8-12系列開關組成結構

            1)整體結構為三相共箱式

            2)真空滅弧室

            3)彈簧操動機構

            4)絕緣系統

            5)導電回路

            6)箱蓋、箱體

            7)密封件

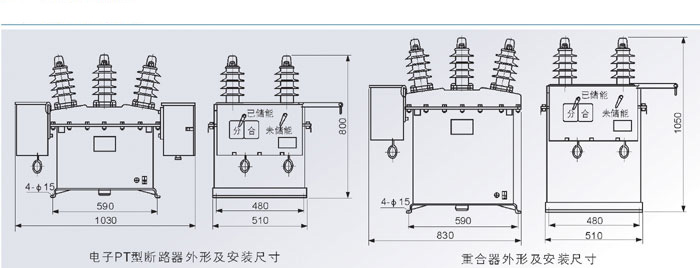

            產品安裝尺寸圖:



            ZW8-12F智能分界開關使用環境條件:

            環境溫度:上限+40t下限-30。C

            海拔高度:《1000m

            風壓:≤700Pa(相當風速34m/s)

            空氣污穢程度:III級

            無經常性劇烈震動

            ZW8-12系列開關特點

            1)根據用戶需要可安裝50/5,100/5,200/5,400/5,630/5電流互感器外絕緣采用高壓硅橡膠套管內絕緣為復合絕緣

            2)內置多抽頭電流互感器可作為過電流保護之用

            3)采用雙繞組電流互感器可作為保護和計量用

            4)若加裝電壓互感器、自動重合控制器、自動分段控制器,可實現配電保護自動化和“四遙” (遙測、遙信、遙控、遙調)功能加裝了復合控制器(消除合閘涌流)。

            5)可加裝隔離開關



            ZW8-12F智能分界開關訂貨須知:

            1、產品名稱、型號、額定電流、額定電壓、額定開斷電流;

            2、額定操作電壓及儲能電動機額定電壓;

            3、所配電流互感器電流比及準確級次;

            4、箱體外殼的材質及顏色;

            5、若有其他特殊要求,訂貨時協商。



            售后服務:

            我公司本著優質、高效、發展的精神,以優質的產品、貼心的服務為理念,并公開、負責地向您鄭重承諾如下:
            1.我廠出售的所有產品最低保修期為一年,部分產品保修三年。保修期內免費上門維修(人為因素或不可抗拒的自然現象所引起的故障或破壞除外)。
            2.在接到報修通知后,七個工作日內趕到現場并解決問題。
            3.用戶可以通過售后電話咨詢有關技術問題,并得到明確的解決方案。
            4.用戶在正常使用中出現性能故障時,本公司承諾以上保修服務。除此以外,國家適用法律法規另有明確規定的,本公司將遵照相關法律法規執行。
            5.在保修期內,以下情況將實行有償維修服務;
            (1)由于人為或不可抗拒的自然現象而發生的損壞。
            (2)由于操作不當而造成的故障或損壞。
            (3)由于對產品的改造、分解、組裝而發生的故障或損壞.
