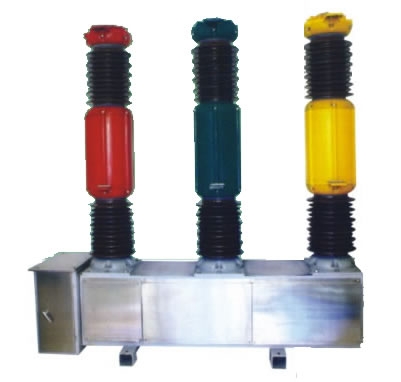

LW16-40.5型六氟化硫斷路器
產品概述:
.產品特點
LW16-40.5型六氟化硫斷路器為戶外瓷瓶支柱式結構,配CT10A型彈簧操動機構,機構與本體具有高型、平行、平行加長、垂直等多種布置形式，整體體積小，重量輕、結構簡單、操作功小、安裝調試方便。機械壽命5000次，適用于頻繁操作。
采用旋?。o助壓氣自能式滅弧室，開斷性能優良，電壽命達21次,開合電容器組、電抗器組均無截流過電壓。
密封性能可靠，采用進口密封膠墊，靜密封采用“O”型密封圈結構，動密封采用“V”型密封圈帶彈簧壓力補償結構。互感器的二次接線板由進口模具采用壓力注射工藝生產，抗老化性能強，確保年漏氣率≤1%。
產品整體采用全不銹鋼結構。緊固件、面板、外殼均為不銹鋼材料制成，內部支架為熱鍍鋅，永不銹蝕。
內附互感器計量級鐵芯采用微晶合金高導磁性能材料，準確級可達0.2或0.2S級。產品每相可配2-4只電流互感器。
2.主要技術參數
|
序號
|
名 稱
|
單 位
|
數
據
|
|
|
1
|
額定電壓
|
kV
|
40.5
|
|
|
2
|
最高電壓
|
kV
|
40.5
|
|
|
3
|
額定絕
緣水平
|
雷電沖擊耐壓（全波峰值）
|
kV
|
185
|
|
工頻耐壓（1分鐘）
|
kV
|
95
|
||
|
4
|
額定電流
|
A
|
1600
2000
|
|
|
5
|
機械壽命
|
次
|
3000
|
|
|
6
|
六氟化硫氣體額定壓力（20℃時表壓）
|
MPa
|
0.6±0.015
|
|
|
7
|
六氟化硫氣體補氣報警壓力（20℃時表壓）
|
MPa
|
0.55±0.015
|
|
|
8
|
六氟化硫氣體最低功能壓力
|
MPa
|
0.52±0.015
|
|
|
9
|
額定短路開斷電流
|
kA
|
25
31.5
|
|
|
10
|
額定短路關合電流（峰值）
|
kA
|
63
|
|
|
11
|
額定短時耐受電流（熱穩定電流）
|
kA
|
25
|
|
|
12
|
額定峰值耐受電流（動穩定電流）
|
kA
|
63
|
|
|
13
|
額定失步開斷電流
|
kA
|
6.3
|
|
|
14
|
額定短路開斷電流下的累計開斷次數
|
次
|
21
|
|
|
15
|
額定短路持續時間
|
S
|
4
|
|
|
16
|
合閘時間（額定操作電壓下）
|
S
|
≤0.15
|
|
|
17
|
分閘時間（額定操作電壓下）
|
S
|
≤0.06
|
|
|
18
|
額定操作順序
|
|
分-03s—合分
-180s—合分
|
|
|
19
|
額定開合單個電容器組電流
|
A
|
400
|
|
|
20
|
年漏氣率
|
% / 年
|
≤1
|
|
|
21
|
六氟化硫氣體水份含量（20℃時）
|
uL/L
|
≤150×10ˉ6
|
|
|
22
|
配CT10-A型彈簧操動機構的額定操作電壓
|
|
AC/DC:220V/110V
|
|
|
>
|
|
|
|
|
|
儲能電機電壓
|
V
|
AC/DC:110/220/380
|
||
|
23
|
六氟化硫氣體重量
|
Kg
|
6
|
|
|
24
|
斷路器（包括操動機構）重量
|
kg
|
1000
|
|
|
序號
|
型號
|
接線抽頭
|
電流比(A)
|
準確級次
|
額定二次負荷（Ω）
|
10%倍數
|
|
1
|
LR-35-100
|
K1-K2
|
50/5
|
1
|
0.4
|
|
|
K1-K3
|
75/5
|
1
|
0.4
|
|
||
|
K1-K4
|
100/5
|
0.5
|
0.6
|
|
||
|
2
|
LRB-35-100
|
K1-K2
|
50/5
|
10P
|
0.4
|
2
|
|
K1-K3
|
75/5
|
10P
|
0.6
|
2
|
||
|
K1-K4
|
100/5
|
10P
|
1.2
|
4
|
||
|
3
|
LR-35-200
|
K1-K2
|
100/5
|
0.5
|
0.6
|
|
|
K1-K3
|
150/5
|
0.5
|
0.6
|
|
||
|
K1-K4
|
200/5
|
0.5
|
0.8
|
|
||
|
4
|
LRB-35-200
|
K1-K2
|
100/5
|
10P
|
1.2
|
4
|
|
K1-K3
|
150/5
|
10P
|
1.2
|
6
|
||
|
K1-K4
|
200/5
|
10P
|
1.2
|
10
|
||
|
5
|
LR-35-300
|
K1-K2
|
100/5
|
0.5
|
0.8
|
|
|
K1-K3
|
200/5
|
0.5
|
0.8
|
|
||
|
K1-K4
|
300/5
|
0.5
|
0.8
|
|
||
|
6
|
LRB-35-300
|
K1-K2
|
100/5
|
10P
|
1.2
|
4
|
|
K1-K3
|
200/5
|
10P
|
1.2
|
6
|
||
|
K1-K4
|
300/5
|
10P
|
1.2
|
10
|
||
|
7
|
LR-35-400
|
K1-K2
|
200/5
|
0.5
|
1.2
|
|
|
K1-K3
|
300/5
|
0.5
|
1.2
|
|
||
|
K1-K4
|
400/5
|
0.5
|
1.2
|
|
||
|
8
|
LRB-35-400
|
K1-K2
|
200/5
|
10P
|
1.2
|
10
|
|
K1-K3
|
300/5
|
10P
|
1.2
|
10
|
||
|
K1-K4
|
400/5
|
10P
|
1.2
|
10
|
||
|
9
|
LR-35-500
|
K1-K2
|
300/5
|
0.5（0.2）
|
1.2
|
|
|
K1-K3
|
400/5
|
0.5（0.2）
|
1.2
|
|
||
|
K1-K4
|
500/5
|
0.5（0.2）
|
1.2
|
|
||
|
10
|
LRB-35-500
|
K1-K2
|
300/5
|
10P
|
1.2
|
10
|
|
K1-K3
|
400/5
|
10P
|
1.2-1.6
|
10
|
||
|
K1-K4
|
500/5
|
10P
|
1.2-1.6
|
10
|
||
|
11
|
LR-35-600
|
K1-K2
|
400/5
|
0.5（0.2）
|
1.2
|
|
|
K1-K3
|
500/5
|
0.5（0.2）
|
1.2-1.6
|
|
||
|
K1-K4
|
600/5
|
0.5（0.2）
|
1.2-1.6
|
|
||
|
12
|
LRB-35-600
|
K1-K2
|
400/5
|
10P
|
1.2-1.6
|
10
|
|
K1-K3
|
500/5
|
10P
|
1.2-1.6
|
10
|
||
|
K1-K4
|
600/5
|
10P
|
1.2-1.6
|
10
|
||
|
13
|
LR-35-800
|
K1-K2
|
600/5
|
0.5（0.2）
|
1.2-1.6
|
|
|
K1-K3
|
700/5
|
0.5（0.2）
|
1.2-1.6
|
|
||
|
K1-K4
|
800/5
|
0.5（0.2）
|
1.2-1.6
|
|
||
|
14
|
LRB-35-800
|
K1-K2
|
600/5
|
10P
|
1.2-1.6
|
10（15）
|
|
K1-K3
|
700/5
|
10P
|
1.2-1.6
|
10（15）
|
||
|
K1-K4
|
800/5
|
10P
|
1.2-1.6
|
10（15）
|
||
|
15
|
LR-35-1000
|
K1-K2
|
600/5
|
0.5（0.2）
|
1.2-1.6
|
|
|
K1-K3
|
800/5
|
0.5（0.2）
|
1.2-1.6
|
|
||
|
K1-K4
|
1000/5
|
0.5（0.2）
|
1.2-1.6
|
|
||
|
16
|
LRB-35-1000
|
K1-K2
|
600/5
|
10P
|
1.2-1.6
|
10（15）
|
|
K1-K3
|
800/5
|
10P
|
1.2-1.6
|
10（15）
|
||
|
K1-K4
|
1000/5
|
10P
|
1.2-1.6
|
10（15）
|
||
|
17
|
LR-35-1500
|
K1-K2
|
1000/5
|
0.5（0.2）
|
1.2-1.6
|
含
1250/5 |
|
K1-K3
|
1200/5
|
0.5（0.2）
|
1.2-1.6
|
|||
|
K1-K4
|
1500/5
|
0.5（0.2）
|
1.2-1.6
|
|||
|
18
|
LRB-35-1500
|
K1-K2
|
1000/5
|
10P
|
1.2-1.6
|
10（15）
|
|
K1-K3
|
1200/5
|
10P
|
1.2-1.6
|
10（15）
|
||
|
K1-K4
|
1500/5
|
10P
|
1.2-1.6
|
10（15）
|
||
|
19
|
LR-35-2000
|
K1-K2
|
1500/5
|
0.5（0.2）
|
1.2-1.6
|
|
|
K1-K3
|
1800/5
|
0.5（0.2）
|
1.2-1.6
|
|
||
|
K1-K4
|
2000/5
|
0.5（0.2）
|
1.2-1.6
|
|
