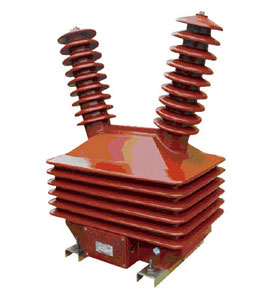

JDZ(X)W-35型電壓互感器

產品概述:

概述

JDZ(X)W-35型電壓互感器適用于額定頻率為50Hz或60Hz、額定電壓為35kV的交流電力系統中，作電能計量、電壓監測和繼電保護用。 產品執行標準為GB 1207《電壓互感器》。

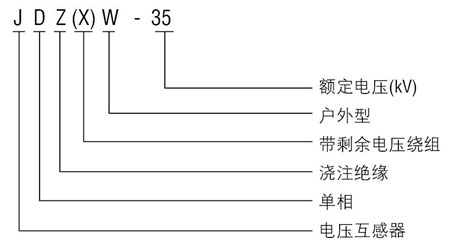

型號及其含義

正常使用條件

安裝場所: 戶外。 環境溫度: 最高40℃；最低 -25℃；日平均不能超過30℃。 大氣條件: 大氣中無嚴重污穢。

技術參數

產品型號 額定電壓比 (kV) 準確級或準確級組合 額定輸出 (VA) 極限輸出 (VA) 額定絕緣水平 (kV) JDZW-35 35/0.1 0.2 60 1500 40.5/95/200 0.5 120 35/0.1/0.1 0.2/0.2 30/30 800 0.2/0.5 30/40 0.5/0.5 40/40 JDZXW-35 35/√3/0.1√3/0.1/3 0.2/6P(3P) 30/100 800 40.5/95/200 0.5/6P(3P) 60/100 35√3/0.1√3/0.1√3/0.1/3 0.2/0.2/6P(3P) 20/20/100 400 0.2/0.5/6P(3P) 20/30/100 0.5/0.5/6P(3P) 30/30/100

?

結構與特點

????本系列電壓互感器為支柱式結構，采用戶外環氧樹脂全封閉澆注，耐污染及潮濕，也適用于熱帶地區使用，互感器不需要特別維護，只需定期地清除表面污物?；ジ衅鞫纬鼍€端子處安裝接線端子盒，安全可靠。產品底座上有接地螺栓及供安裝用的四個安裝孔。

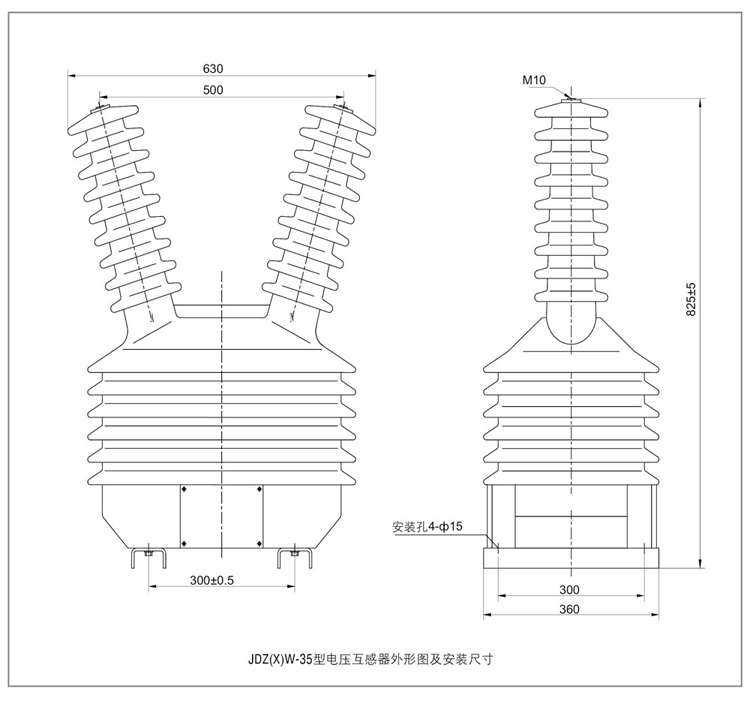

外形圖及安裝尺寸

訂貨須知 訂貨時請提供以下參數： 產品型號。 額定電壓比 kV。 準確級組合及額定輸出 VA。 環境海拔高度 m。 注:用戶如有特殊要求可與我公司協商確定。
