ZW7-40.5型戶外高壓真空斷路器
產品概述:
??????ZW7-40.5型戶外高壓真空斷路器系三相交流50Hz，額定電壓為40.5KV的戶外高壓電器設備。附裝彈簧操動機構或電磁操動機構，可以遠控電動分、合閘，也可就地手動儲能，手動分、合閘。設計性能符合GB1984-89《交流高壓斷路器》國家標準的要求，并滿足IEC-56《高壓交流斷路器》國際電工委員會標準的要求。ZW7-40.5型真空斷路器，主要用于戶外35KV輸變電系統的控制與保護，也適用于城、鄉配電網絡及工礦企業的正常操作與短路保護之用。該產品總體結構為瓷瓶支柱式；上瓷瓶?jī)?nèi)裝真空滅弧室，下瓷瓶為支柱瓷瓶。適用于頻繁操作的場所。并具有密封性好、抗老化、耐高壓、不燃燒、無爆炸，使用壽命長、安裝維護方便等特點。
|
項目
|
單位
|
參數
|
||||||
|
額定電壓
|
KV
|
40.5
|
||||||
|
額定電流
|
A
|
1600
|
2000 |
|||||
|
額定短路開斷電流
|
KA
|
25
|
31.5 |
|||||
|
額定短路關合電流（峰值）
|
63 |
80 |
||||||
|
額定短時耐受（熱穩定）電流
|
25 |
31.5 |
||||||
|
額定峰值耐受（動穩定）電流 |
63 |
80 |
||||||
|
額定短路持續時間
|
S |
4 |
||||||
|
額定絕緣水平
|
1min工頻耐受電壓
|
干式 |
KV
|
95 |
||||
|
濕式 |
80 |
|||||||
|
雷電沖擊耐受電壓（峰值）
|
185 |
|||||||
|
額定操作順序 ???????????????????????分-0.3S-合分-180S-合分
|
||||||||
|
額定短路開斷電流開斷次數
|
次
|
20
|
||||||
|
全開斷時間（配彈簧操動機構）
|
ms
|
≤80
|
||||||
|
機械壽命
|
次
|
10000
|
||||||
|
額定操作電壓
|
V
|
|
||||||
|
觸頭開柜
|
mm
|
|
||||||
|
觸頭超程
|
mm
|
5±1
|
||||||
|
彈跳時間
|
ms
|
≤5
|
||||||
|
每相回路 ?直流電阻
|
μΩ
|
≤120
|
||||||
|
斷路器外形尺寸（長×高×寬）
|
mm
|
2335×2275×500
|
||||||
|
斷路器帶機構總質量
|
kg
|
1100
|
||||||

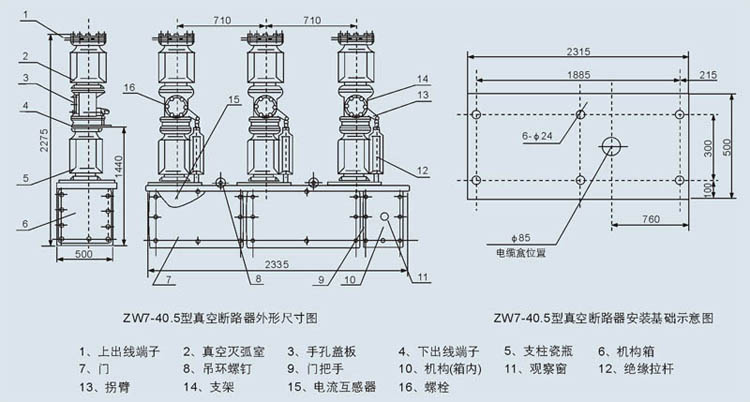

外形及安裝尺寸圖
產品訂貨須知事項
? ? ? 訂貨時用戶應提供產品的型號、名稱、數量、開斷電流所配電流互感器電流比、規格、數量及準確級次，以及是否安裝過渡底架和過渡底架的高度尺寸等。用于舊站改造的用戶訂貨時應特別注明舊站原來的安裝尺寸。
