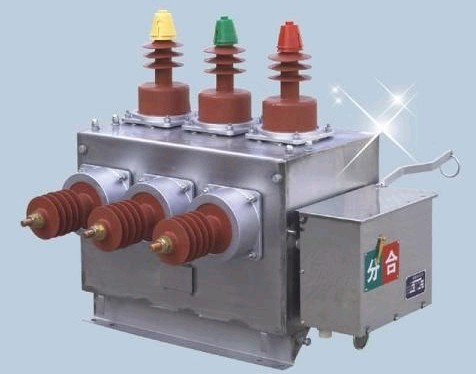

ZW10(ZW27)系列戶外高壓真空斷路器
產品概述:
ZW10(ZW27)-12真空斷路器概述：
ZW10－12G/T630－12.5/16/20型戶外高壓真空斷路器是三相交流戶外高壓開關設備,主要用于12KV等級,額定電流630A,額定頻率50HZ的農網、城網、礦山、鐵道、港口的配電系統，特別適用于戶外架空線路，分合負荷電流、過載電流、短路電流，對電網進行切換和保護。

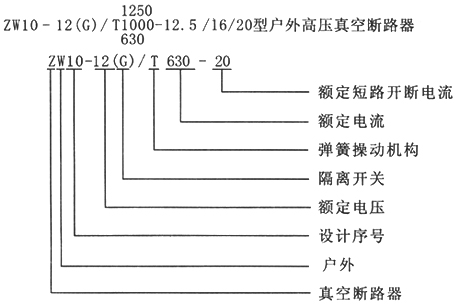

ZW10(ZW27)-12真空斷路器型號及含義：
ZW10(ZW27)-12真空斷路器使用條件：
a.環境溫度-40℃～+40℃；
b.海拔不超過2000mm，2000mm以上與用戶協商；
c.風壓不超過700Pa(相當于風速34m/s)；
d.相對濕度日平均值不大于95％，月平均值不大于90％
e.空氣污穢程度Ⅲ級；
f.周圍空氣不應受腐蝕性氣體或可燃性氣體等明顯污染；
g.無經常性的劇烈運動；
h.作為絕緣介質的硅橡膠應符合GB655386有關使用場合的要求。
◆主要技術參數
3.1額定參數
序號
|
項 目
|
單位
|
參 數
|
|
1
|
額定電壓
|
KV
|
12
|
|
2
|
額定電流
|
A
|
630
|
|
3
|
額定頻率
|
HZ
|
50
|
|
4
|
工頻耐受電壓
|
KV
|
42/48
|
|
5
|
雷電沖擊電壓（峰值）
|
KV
|
75/85
|
|
6
|
額定短路開斷電流
|
KA
|
6.3
|
12.5
|
16
|
20
|
|
7
|
額定短路關合電流(峰值)
|
KA
|
16
|
31.5
|
40
|
50
|
|
8
|
額定短時耐受電流
|
KA
|
6.3
|
12.5
|
16
|
20
|
|
9
|
額定峰值耐受電流
|
KA
|
16
|
31.5
|
40
|
50
|
|
10
|
額定操作順序
|
|
分—0.3S—合分—180S合分
|
|
11
|
額定短路電流開斷次數
|
次
|
30
|
|
12
|
機械壽命
|
次
|
10000
|
|
13
|
動觸頭允許磨損累計厚度
|
mm
|
3
|
4
|
|
14
|
額定操作電壓
配CT型彈簧操動機構
|
合閘線圈
|
V
|
直流或交流220V
|
|
分閘線圈
|
|
15
|
過流脫扣線圈額定工作電流
|
A
|
5
|
|
16
|
電流互感器一、二次電流比
|
|
100/5.200/5.300/5.400/5.630/5
|
|
17
|
儲能電機
|
客定電壓
|
V
|
直流或交流220V
|
|
功率
|
W
|
≤200
|
|
18
|
重量
|
Kg
|
150
|
3.2機械參數
序號
|
項 目
|
單 位
|
參 數
|
|
1
|
觸頭開距
|
mm
|
11±1
|
|
2
|
觸頭行程
|
mm
|
3±0.5
|
|
3
|
平均分閘速度
|
m/s
|
1±0.2
|
|
4
|
平均合閘速度
|
m/s
|
0.8±0.2
|
|
5
|
合閘彈跳時間
|
ms
|
≤3
|
|
6
|
三相分閘同期性
|
ms
|
≤2
|
|
7
|
三相合閘同期性
|
ms
|
≤3
|
|
8
|
合閘時間
|
ms
|
40-60
|
|
9
|
分閘時間
|
ms
|
30-50
|
|
10
|
每極主回路電阻
|
ms
|
≤200
|
|
11
|
相間中心距
|
|
220±1.5
|
|
12
|
合閘狀態觸頭彈簧長度
|
mm
|
25.5
|
3.3隔離開關技術數據
序號
|
項 目
|
單 位
|
數 據
|
|
1
|
額定電壓
|
KV
|
12
|
|
2
|
額定電流
|
A
|
630
|
|
3
|
4s熱穩定電流(有效值)
|
KA
|
20
|
|
4
|
動穩定電流(峰值)
|
KA
|
50
|
|
5
|
1.2/50μs全波沖擊電壓(峰值)
|
KV
|
相對地75斷口85
|
|
6
|
1min工頻耐壓
|
KV
|
42
|
|
7
|
各相導電回路電阻
|
μΩ
|
≤60
|
|
8
|
合閘手動操作力矩
|
Nm
|
≤150
|
|
9
|
觸刀剛合位置偏斜
|
mm
|
≤2
|
|
10
|
導電部分對地絕緣距離
|
mm
|
≥160
|
|
11
|
斷口開距
|
mm
|
≥200
|

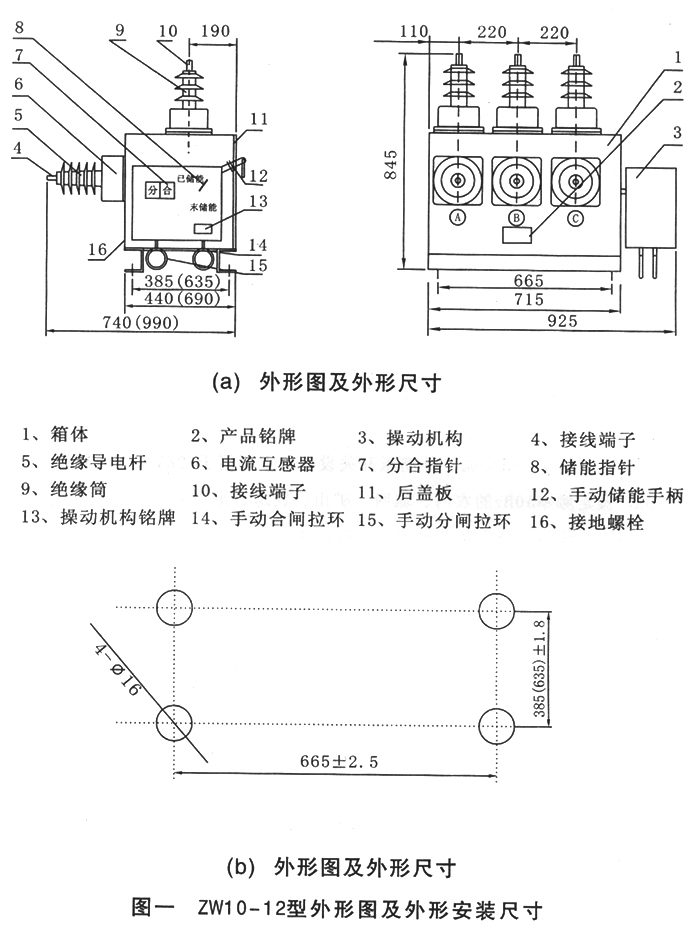

外形及安裝尺寸
|
訂貨須知事項：
訂貨時用戶應提供產品的型號、名稱、數量、開斷電流所配電流互感器電流比、規格、數量及準確級次，以及是否安裝過渡底架和過渡底架的高度尺寸等。用于舊站改造的用戶訂貨時應特別注明舊站原來的安裝尺寸。
