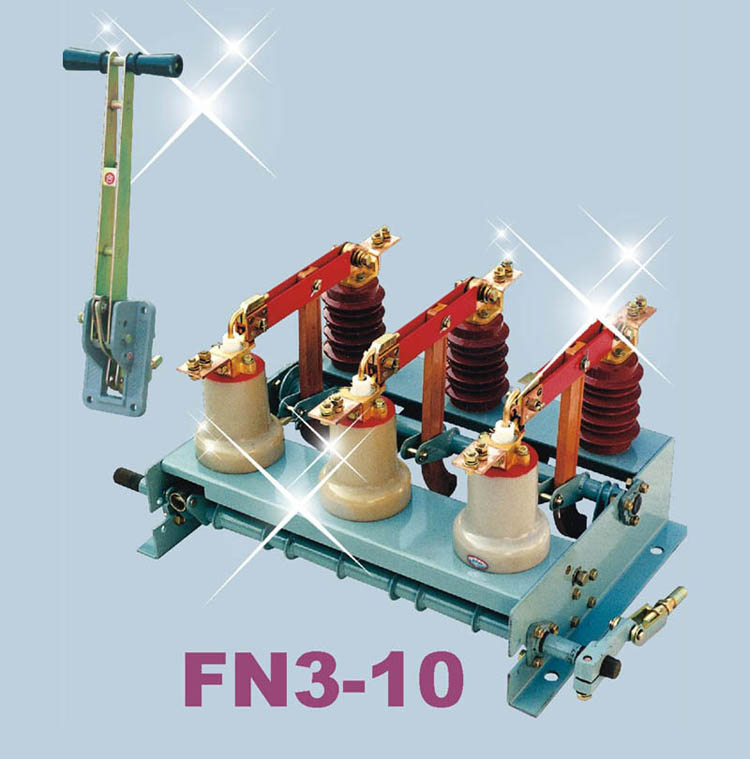

FN3-10戶內負荷開關及熔斷器組合電器
產品概述:
產品概述
FN3-12、FN3-12R、FN3-12R/S負荷開關關系戶內裝置的高壓電器。適用于交流50Hz、6kV或12kV的網絡中，作為開斷和閉合負荷及過負荷電流之用，亦可用作開斷和閉合空載長線，空載變壓器及電容器之開關。帶有RN3型熔斷型的負荷開關（FN3-12、FN3-12R/S）可切斷短路，作保護開關之用。
本負荷開關可配用CS3型及CS2型手動操作機構進行操作。
使用環境
海拔不超過1000米；
周?chē)諝鉁囟炔桓哂?40℃及不低于-10℃；
空氣相對溫度不大于90%的戶內場所（當溫度為+25℃）；
無導電性塵埃的環境中；
無破壞金屬和絕緣的腐蝕性氣體的物體；
無劇烈震動和沖擊的地方；
無燃燒與爆炸危險的環境中。
技術參數
負荷開關的基本技術數據應符合下表的規定：
| 型號 | 額定電壓（kV） | 最高工作電壓（kV） | 額定電流（A） | 動穩定電流（kA） | 熱穩定電流（kA/S） |
| FN3-12 | 12 | 12 | 400 | 25 | 10/2 |
負荷開關所配帶的熔斷器的型號及數據應符合下表的規定：
| 型號 | 額定電壓（kV） | 額定電流（A） | 最大開斷電流（有效值）（kA） | 最大斷流容量 |
當切斷極限短路時電 流之最大峰值（kA） |
| FN3-3 | 3 | 10-50 | 40 | 200 | 24.5 |
| 75-100 | 24.5 | ||||
| 200 | 35 | ||||
| FN3-6 | 6 | 10-50 | 20 | 200 | 14 |
| 75 | 14 | ||||
| 100 | 19 | ||||
| 200 | 25 | ||||
| FN3-10 | 12 | 10-50 | 12 | 200 | 8.6 |
| 75 | 8.6 | ||||
| 100-500 | 15.5 |

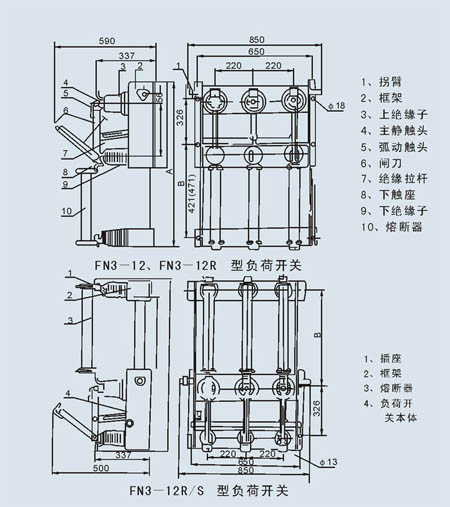

外形及安裝尺寸圖
