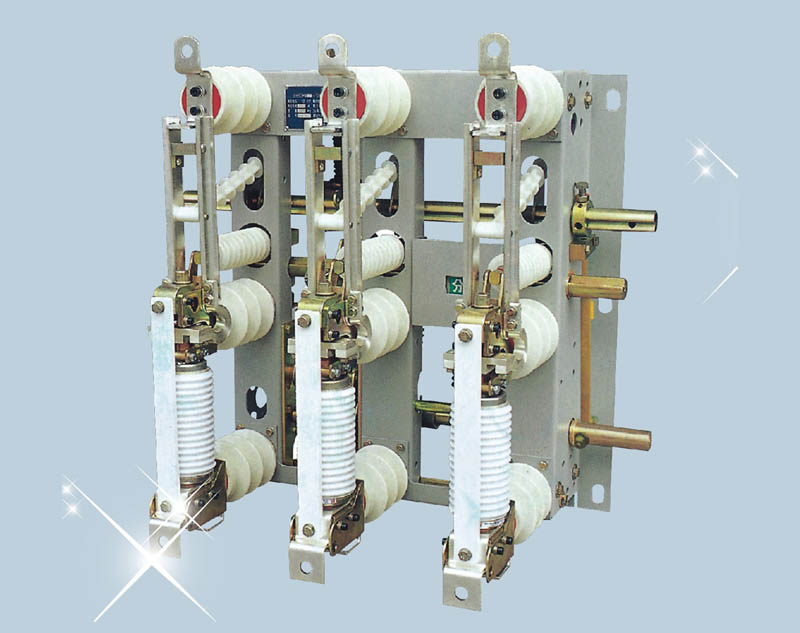

            FZN16-12RD/125-31.5戶內高壓真空負荷開關

            產品概述:


            FZN16-12負荷開關概述:
              FN16A-12D/630型戶內交流高壓真空負荷開關及FN16A-12RD/200-31.5型負荷開關-熔斷器組合電器是我廠自行設計研制而成的.性能達到GB3804-90《3-63KV交流高壓負荷開關》和IEC420《交流高壓負荷開關-熔斷器組合電器》(1990年版)國際標準及國家標準(報批稿)的要求。具有體積小、外形美觀、安裝靈活、操作力小、開斷安全可靠、電壽命長、可頻繁每操作、開斷轉移電流大、基本不需要維護,有明顯的各里斷口且具有手、電動二用功能,可實現遠距離控制等優點。負荷開關-熔斷器組合電器還具有保護變壓器過載,防止設備缺相運行的功能。

            FZN16-12負荷開關主要用途
              FN16A-12D/630型負荷開關和FN16A-12RD/200-31.5型組合電器適用交流50Hz,額定電壓6-10KV的網絡中。FN16A-12D/630可開斷負荷電流,F(xiàn)N16A-12RD/200-31.5可開斷負荷電流,過載電流和短路電流,特別適用于無油化,不檢修及頻繁操作要求的場所。本產品可配用CS6-Ⅰ型操作機構,也可在開關上直接操作,不必另附操作機構。選用FN16A-12D/12-J型開關可同時實現電動和手動操作。

            FZN16-12負荷開關使用環境條件
            A 、周?chē)諝鉁囟龋荷舷?40oC ;
                     下限-25 oC
            b 、相對濕度:月平均值不大于90%;
                   日平均值不大于95%
            c 、海拔不超過:1000m;
            d 、周?chē)鸁o(wú)腐蝕或可燃性氣體等明顯污染;
            e 、無經常性的劇烈震動。

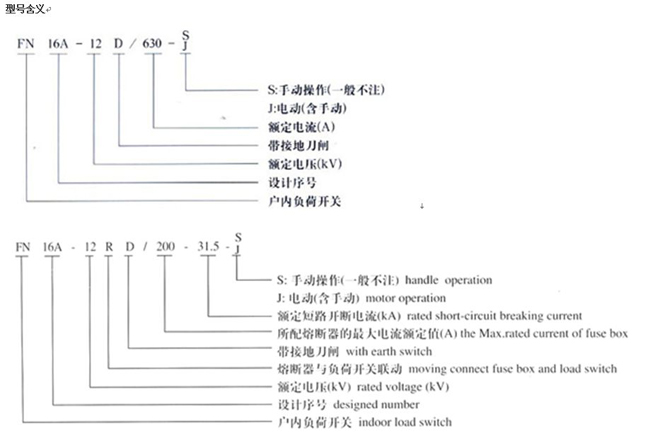

            FZN16-12負荷開關含義:

            技術數據
            1.FN16A-12D/630型負荷開關-熔斷器組合電器組合電器的技術參數見表1:
            序號
            項目
            單位
            參數
            1
            額定電壓及最高工作電壓
            KV
            12
            2
            額定頻率
            Hz
            50
            3
            額定電流
            A
            630
            4
            額定有功負載開斷電流
            A
            630
            5
            額定閉環開斷電流
            A
            630
            6
            5%額定有功負載斷電流
            A
            31.5
            7
            額定電纜充電開斷電流
            A
            10
            8
            額定電容開斷電流
            A
            400
            9
            額定空載變壓器開斷電流
            1600VA變壓器空載電流
            10
            1min 工頻耐受電壓(有效值)對地、相間、真空斷口/隔離斷口
            KV
            42/48
            11
            全波雷電沖擊耐受電壓(峰值)對地、相間、真空斷口/隔離斷口
            KV
            75/85
            12
            額定短時耐受電流(熱穩定)
            KVIS
            20/3
            13
            額定峰值耐受電流(動穩定)
            KV
            50
            14
            額定短路關合電流
            KV
            50
            15
            額定電流開斷次數
            10000
            16
            機械壽命
            10000
            17
            觸頭允許磨損累計厚度
            mm
            3
            18
            分合盞操作力距(力)

            120(240)
            19
            額定分閘操作電壓/電流
            V/A
            ~220/0.5
            20
            額定分閘操作電壓/電流
            V/A
            ~220/3
            2.FN16A-12RD/200-31.5負荷開關-熔斷器組合電流的技術參數見表2:
            序號
            項目
            單位
            參數
            1
            額定電壓及最高工作電壓
            KV
            12
            2
            額定頻率
            Hz
            50
            3
            熔斷器最大額定電流
            A
            200
            4
            額定轉移電流
            A
            3150
            5
            熔斷管觸發開關的分閘時間
            ms
            310+5
            6
            額定短路開斷電流(預期有效值)
            KA
            31.5
            7
            額定短路開斷關合電流(預期峰值)
            KA
            80
            8
            1min工頻耐受電壓(有效值)對地、相間、真空斷口/隔離斷口
            KV
            42/48
            9
            雷電沖擊耐受電壓(峰值)對地、相間、真空斷口/隔離斷口
            KV
            75/85
            10
            熔斷器撞擊輸出能量
            J
            2-5
            3.隔離開關裝配技術參數見表3:
            序號
            項目
            單位
            參數
            1
            三相剛合位置不同期
            mm
            ≤3
            2
            各相剛合位置偏斜
            mm
            ≤2
            3
            觸刀正壓力
            N
            200±20
            4
            觸刀最后分離點到靜觸頭最小距離
            mm
            5
            靜觸頭與上支架間主回路電阻
            υΩ
            ≤100
            4.FN16A/12RD/200-31.5型組合電器的配熔斷器的技術闡述見表4.
            型號
            額定電壓
            熔斷器額定電流
            額定開斷電流
            熔體額定電流
            SDLAJ,XRNT□
            12
            40
            50
            6.3,10,16,20,25,31.5,40
            SDLAJ,XRNT□
            100
            50,63,71,80,100
            SDLAJ,XRNT□
            125
            125
            德國SIBA公司
            12
            200
            40
            160,200
            5.真空滅弧室裝配調整的技術參數見表5:
            序號
            項目
            單位
            參數
            1
            觸頭開距
            Mm
            ≤8+10
            2
            超行程(表現在超行程彈簧上)
            mm
            ≤5+10
            3
            平均合閘速度
            m/s
            06±0.2
            4
            平均分閘速度
            m/s
            1±0.2
            5
            三相觸頭分、合閘不同期性
            ms
            ≤2
            6
            觸頭合閘彈跳時間
            ms
            ≤2
            7
            帶電體之間及相對地距離
            mm
            ≥125
            8
            上,下支架間主回路電阻
            υΩ
            ≤60
            6.接地開關的技術參數見表6:
            序號
            項目
            單位
            參數
            1
            觸頭壓力
            N
            200±200
            2
            接觸面積

            應大于視在面積的2/3
            3
            三相剛合位置不同期
            mm
            ≤3
            4
            各相剛合位置偏斜
            mm
            ≤1.5
            5
            關合速度
            m/s
            ≥2.5

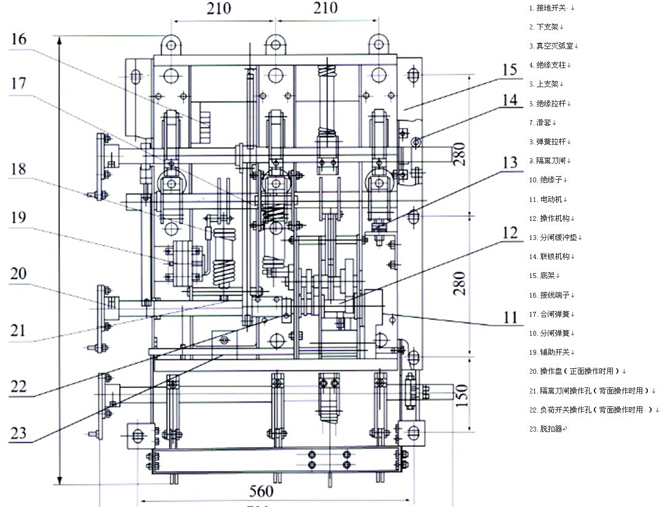

            外形圖

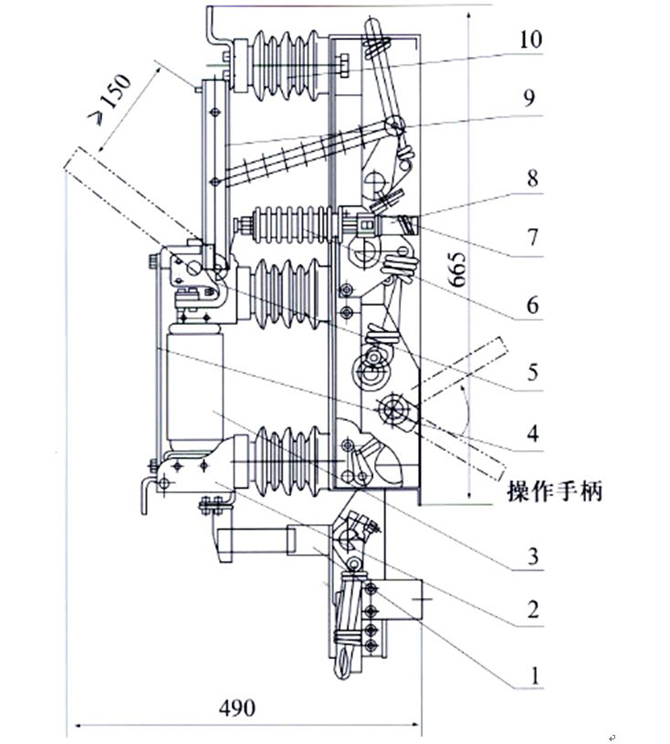

            圖1 FN16A-12D/630負荷開關的外形及安裝尺寸

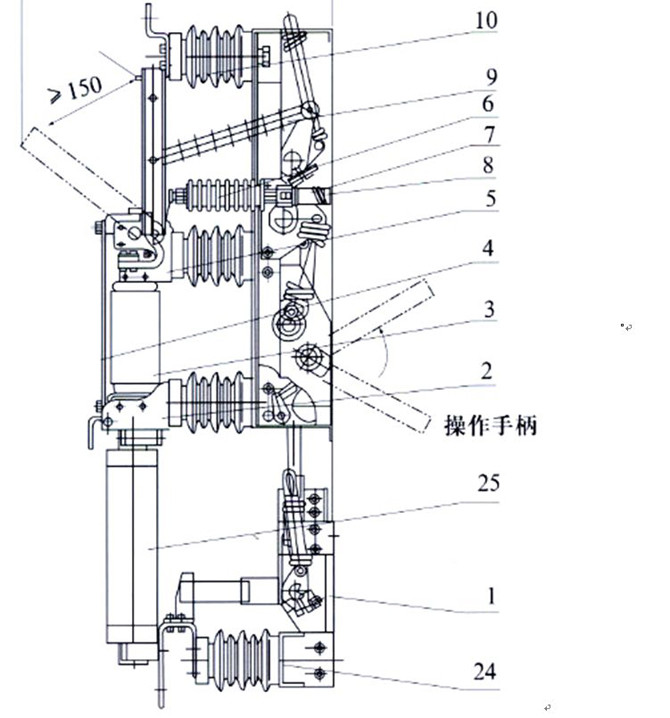

            圖2FN16A-12RD/200-31.5型負荷開關-熔斷器組合電器的外形及安裝尺寸

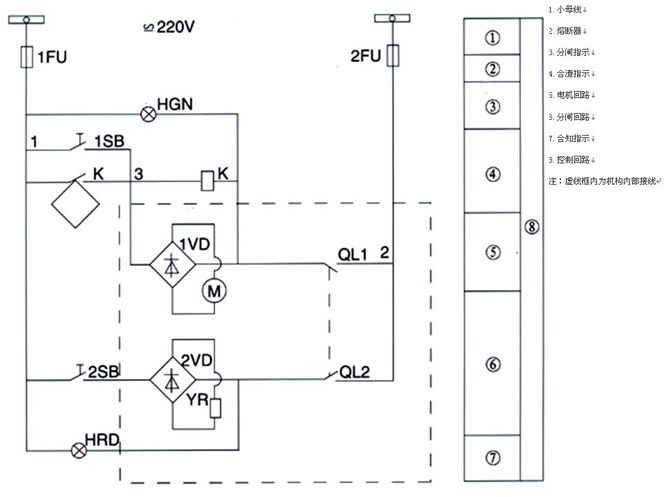

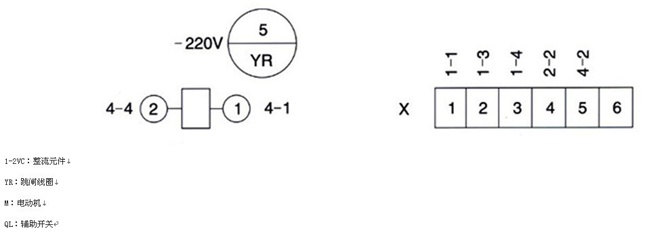

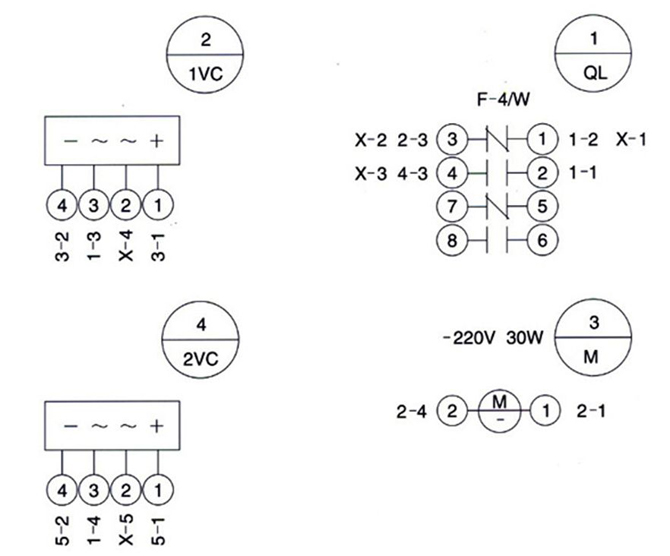

            負荷開關和組合電器的控制回路
